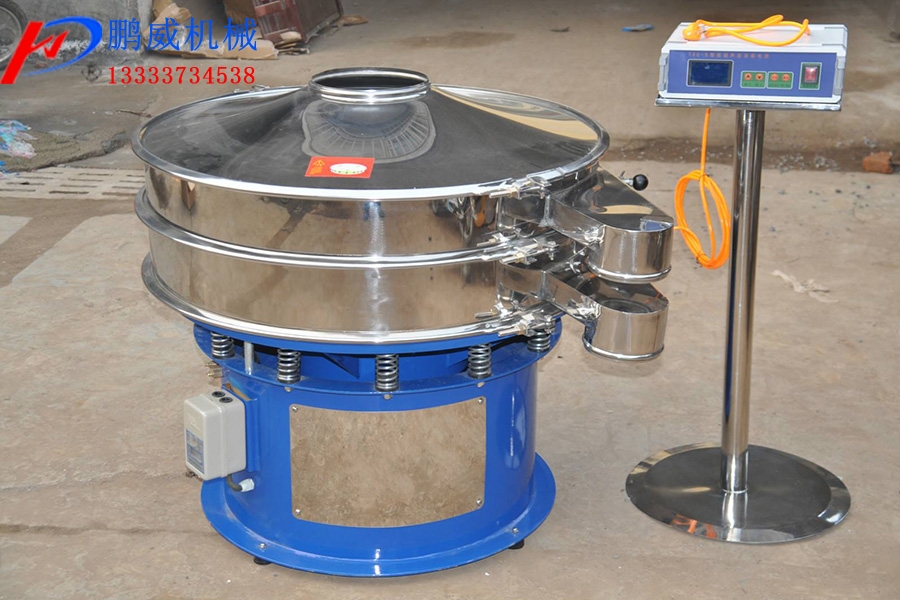

XZS系列三次元振动筛（旋振筛）产品概述:

XZS系列旋振筛是一种高精度细粒筛分设备,我公司在吸收国内外先进技术基础上设计出具有国内先进水平的机型,本旋振筛最高筛分500目,本机是通过振动电机的上下激振力使其做三次元运动,迫使物料成螺旋跳跃前进,最终由出料口排除。

XZS系列三次元振动筛（旋振筛）主要特点:

1.体积小、重量轻、移动方便、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业。

2.筛分精度高、效率高，任何粉、粒、粘液类均可使用。

3.筛网不阻塞、粉末不飞扬、筛分最细可达500目（28微米）过滤最细可达5微米。

4.独特网架设计（子母式）、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。

5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作（医药用除外）。

XZS系列三次元振动筛（旋振筛）主要结构:

各种旋振筛,一般由筛盖(通常设有进料接口)、筛框(内装筛网组件)、 驱动装置（通常为立式振动电机）、隔振装置（一组支承弹簧）、底座等几部分组成，其中，筛盖与筛框为振动部分，其它部分为非振动部分，另外，底座兼有支承功用，其基本结构与组成参见附图。

筛框为旋振筛的主要参振部分。筛框通常由板材卷焊而成，其上下端均有一承接图，下内部设有一法兰圈，用于固定筛网组件等结构。

XZS系列三次元振动筛（旋振筛）工作原理:

旋振筛基本原理是利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹，可以对物料进行精筛分、概率筛分等。

XZS系列三次元振动筛（旋振筛）主要适用行业：

公害处理类：废水、废油、粪尿等。

医药类：中药粉、西药粉、医药原料粉等。

金属冶金类：铅粉、氧化锌、氧化钛、铸造砂、金刚粉、铝粉、铁粉、各种金属粉末等。

化工类：树脂、涂料、颜料、橡胶、碳黑、活性炭、助溶剂、胶份、元明粉、聚乙稀粉、石英砂等。

窑业类：玻璃、陶瓷、瓷泥浆、研磨材料、耐火砖材、高岭土生石灰、云母、氧化铝、碳酸钙(重)等。

食品类：糖、盐、味精、淀粉、奶粉、豆浆、果汁、米粉、脱水蔬菜、果汁、酵母液、凤梨汁、鱼粉、食品添加剂等。

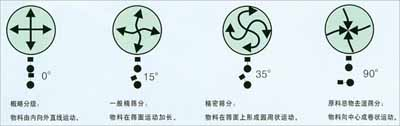

XZS系列三次元振动筛（旋振筛）物料运动轨迹图：

XZS系列三次元振动筛（旋振筛）型号含义：

X Z S （P）

┬┬┬┬

│││└────────普通电机

││└──────────筛分

│└───────────振动

└─────────────旋转

XZS系列三次元振动筛（旋振筛）技术参数表:

注：因物料的差异及筛网目数不同，表中产量供参考。

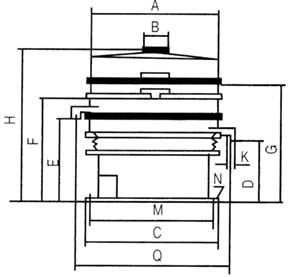

XZS系列三次元振动筛（旋振筛）外形及安装尺寸：

产品提示：旋振筛常采用普钢或304不锈钢制作，常说的不锈钢机型指接触物料部分为不锈钢，对于有特殊要求的物料，需采用全不锈钢需要说明。
