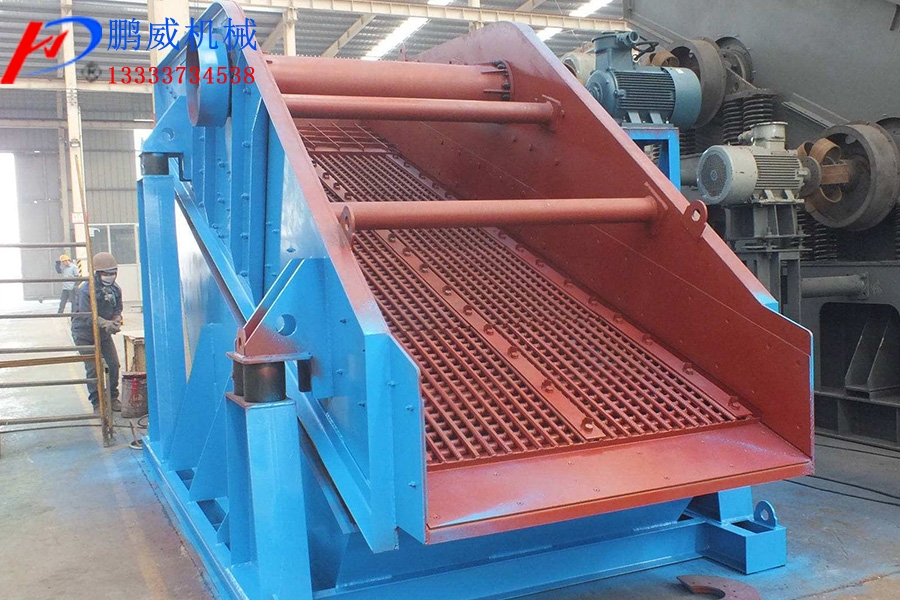

YA圆振动筛
圆振动筛是一种做圆形振动、多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
YA圆振动筛采用高效振动电机激振、钢簧或橡胶弹簧减震、耐磨材质筛板（筛网）、密封式或敞开式筛箱及国内外先进技术和自同步振动原理打造而成，可单层和双层使用，具有寿命长、噪音低、筛分效率高等特点。
筛体依靠两台相同的振动电机做相反方向自同步旋转，使整个筛机在减振弹簧的支承下做直线振动，物料从入料端落入筛箱后，迅速前进、松散透网，完成筛分。
YA圆振动筛由筛箱、振动电机、减振系统及底座等组成。筛箱由筛框、筛板（网）、衬板（网）等组成。
筛机采用高性能、高寿命的YZD系列振动电机为激振源，筛机的振幅通过调节振动电机激振力的大小来实现，调整方法可参看YZD系列振动电机说明书。
减振系统由弹簧和卡箍、支承座等组成。YA振动筛振动电机安装方式可分为上振式、下振式和侧振式，减震器安装方式可分为座式和吊挂式。还可以根据用户需要进行特殊设计制造。
YA圆振动筛技术参数：
型号 | 筛面面积 （㎡） | 筛面倾角 （°） | 筛孔尺寸 （mm） | 筛网结构 | 给料粒度（mm） | 处理量（t/h） | 振次（min） | 双振幅（mm） | 功率（kw） | 单支点动负荷N（工作） | 单支点动负荷N（最大） | 重量（kg） |
YA1236 | 4.3 | 20 | 6～50 | 编织 | ≤200 | 75—245 | 845 | 9.5 | 11 | ±802 | ±4008 | 4880 |
2YA1236 | 4.3 | 20 | 6～50 | 编织 | ≤200 | 75—245 | 845 | 9.5 | 11 | ±802 | ±4008 | 5210 |
YA1530 | 4.5 | 20 | 6～50 | 编织 | ≤200 | 80—255 | 845 | 9.5 | 11 | ±843 | ±4214 | 4500 |
YA1536 | 5.4 | 20 | 6～50 | 编织 | ≤200 | 95—310 | 845 | 9.5 | 11 | ±843 | ±4165 | 5110 |
2YA1536 | 5.4 | 20 | 6～50 | 编织 | ≤200 | 95—310 | 845 | 9.5 | 15 | ±802 | ±4008 | 5585 |
YAH1536 | 5.4 | 20 | 30～150 | 冲孔 | ≤400 | 240—660 | 755 | 11 | 11 | ±931 | ±4655 | 5600 |
2YAH1536 | 5.4 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 240—660 | 755 | 11 | 15 | ±931 | ±4655 | 5999 |
YA1542 | 6.3 | 20 | 6～50 | 编织 | ≤200 | 110—360 | 845 | 9.5 | 11 | ±802 | ±4008 | 5200 |
2YA1542 | 6.3 | 20 | 6～50 | 编织 | ≤200 | 110—360 | 845 | 9.5 | 15 | ±802 | ±4008 | 6010 |
YA1548 | 7.2 | 20 | 6～50 | 编织 | ≤200 | 125—410 | 845 | 9.5 | 15 | ±847 | ±4232 | 5812 |
2YA1548 | 7.2 | 20 | 6～50 | 编织 | ≤200 | 125—410 | 845 | 9.5 | 15 | ±847 | ±4234 | 6125 |
YAH1548 | 7.2 | 20 | 30～150 | 冲孔 | ≤400 | 320—708 | 755 | 11 | 15 | ±1392 | ±6958 | 6745 |
2YAH1548 | 7.2 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 320—708 | 755 | 11 | 15 | ±1362 | ±6958 | 7380 |
2YAH1548 | 7.2 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 320—708 | 755 | 11 | 15 | ±1362 | ±6958 | 7380 |
YA1836 | 6.5 | 20 | 6～50 | 编织 | ≤200 | 115—370 | 845 | 9.5 | 11 | ±892 | ±4234 | 5180 |
2YA1836 | 6.5 | 20 | 6～50 | 编织 | ≤200 | 115—370 | 845 | 9.5 | 15 | ±847 | ±4234 | 5940 |
YAH1836 | 6.5 | 20 | 30～150 | 冲孔 | ≤400 | 290—880 | 755 | 11 | 11 | ±980 | ±4900 | 5880 |
2YAH1836 | 6.5 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 290—880 | 755 | 11 | 15 | ±980 | ±4900 | 6300 |
YA1842 | 7.6 | 20 | 6～50 | 编织 | ≤200 | 135—430 | 845 | 9.5 | 15 | ±847 | ±4234 | 5800 |
2YA1842 | 7.6 | 20 | 6～50 | 编织 | ≤200 | 135—430 | 845 | 9.5 | 15 | ±847 | ±4234 | 6350 |
YAH1842 | 7.6 | 20 | 30～150 | 冲孔 | ≤400 | 340—900 | 755 | 11 | 15 | ±928 | ±4640 | 6350 |
2YAH1842 | 7.6 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 340—900 | 755 | 11 | 15 | ±928 | ±4640 | 700 |
YA1848 | 8.6 | 20 | 6～50 | 编织 | ≤200 | 150—490 | 845 | 9.5 | 15 | ±847 | ±4234 | 6210 |
2YA1848 | 8.6 | 20 | 6～50 | 编织 | ≤200 | 150—490 | 845 | 9.5 | 15 | ±874 | ±4234 | 6600 |
YAH1848 | 8.6 | 20 | 30～150 | 冲孔 | ≤400 | 385—1000 | 755 | 11 | 15 | ±1392 | ±6958 | 7100 |
2YAH1848 | 8.6 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 385—1000 | 755 | 11 | 15 | ±1392 | ±6958 | 7700 |
YA2148 | 10 | 20 | 6～50 | 编织 | ≤200 | 175—570 | 748 | 9.5 | 18.5 | ±1675 | ±8379 | 9000 |
2YA2148 | 10 | 20 | 6～50 | 编织 | ≤200 | 175—570 | 748 | 9.5 | 22 | ±1675 | ±8379 | 10400 |
YAH2148 | 10 | 20 | 30～150 | 冲孔 | ≤400 | 445—1200 | 708 | 11 | 30 | ±2889 | ±14445 | 10350 |
2YAH2148 | 10 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 445—1200 | 708 | 11 | 30 | ±2889 | ±14445 | 11100 |
YA2160 | 12.6 | 20 | 6～50 | 编织 | ≤200 | 220—700 | 748 | 9.5 | 18.5 | ±2495 | ±12475 | 9920 |
2YA2160 | 12.6 | 20 | 6～50 | 编织 | ≤200 | 220—700 | 748 | 9.5 | 30 | ±2495 | ±12475 | 11200 |
YAH2160 | 12.6 | 20 | 30～150 | 冲孔 | ≤400 | 560—1400 | 708 | 11 | 30 | ±2889 | ±14445 | 12390 |
2YAH2160 | 12.6 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 560—1400 | 708 | 11 | 30 | ±2889 | ±14445 | 13850 |
YA2448 | 11.5 | 20 | 6～50 | 编织 | ≤200 | 200—650 | 748 | 9.5 | 30 | ±2495 | ±12475 | 9830 |
YH2448 | 11.5 | 20 | 30～150 | 冲孔 | ≤400 | 500—1300 | 708 | 11 | 30 | ±2889 | ±14445 | 11820 |
2YHH2448 | 11.5 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 500—1300 | 708 | 11 | 30 | ±2889 | ±14445 | 13000 |
YA2460 | 14.4 | 20 | 6～50 | 编织 | ≤200 | 250—810 | 748 | 9.5 | 30 | ±2495 | ±12475 | 12200 |
2YA2460 | 14.4 | 20 | 6～50 | 编织 | ≤200 | 250—810 | 748 | 9.5 | 30 | ±2495 | ±12475 | 13495 |
YAH2H460 | 14.4 | 20 | 30～150 | 冲孔 | ≤400 | 640—1500 | 708 | 11 | 30 | ±2889 | ±14445 | 13000 |
2YH2460 | 14.4 | 20 | 30～150 6～50 | 上编织下冲孔 | ≤400 | 640—1500 | 708 | 11 | 30 | ±2889 | ±14445 | 14400 |
YA圆振动筛型号解释：
2 Y A H - 15 30
2:筛面层数（单层不写）
Y：圆振动
A：轴偏心振动器
H：重型（轻型不写）
15：筛面宽（dm）
30:筛面长（dm）
该系列筛主要由筛箱、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。如无特殊要求，YA和2YA型为编织筛面，YAH型为冲孔筛面，各类筛面均能满足筛分效率高、寿命长、不堵孔的要求。 该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧，也可安装在筛框的右侧，如无特殊要求，按物料运动方向的左侧安装供货。
